Digibend
Cintrer, poinçonner, cisailler et redresser avec une seule machine.
La gamme Digibend réunit polyvalence, précision et simplicité d’utilisation pour les petites comme les grandes productions. Sa table robuste et configurable permet également d’intégrer des outillages spéciaux pour des applications particulières.

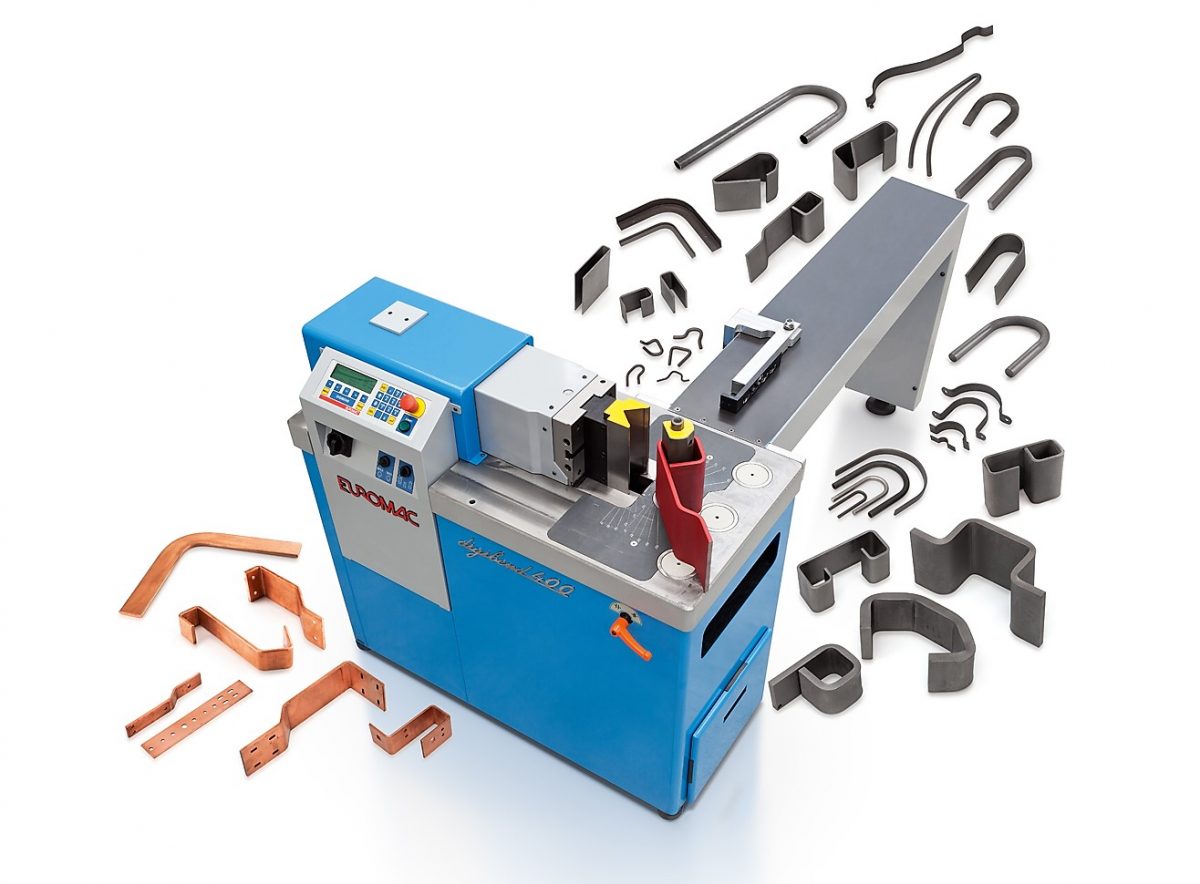

Presse horizontale EUROMAC
Quatre configurations, une même polyvalence.
De la Digibend 200e à la 800 CNC, la gamme permet d’adapter puissance, automatisation et capacité aux besoins de l’atelier.

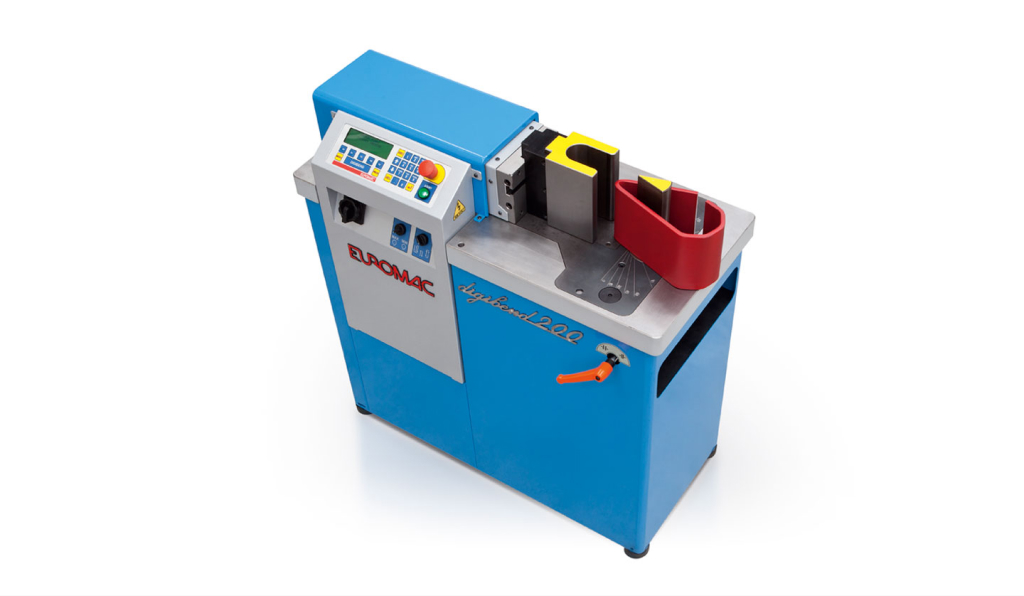

200e
Version compacte et simple pour les opérations de pliage horizontal et les travaux polyvalents.
200 CNC
La base 200 kN avec commande CNC et compatibilité Digisoft pour automatiser les séquences de travail.

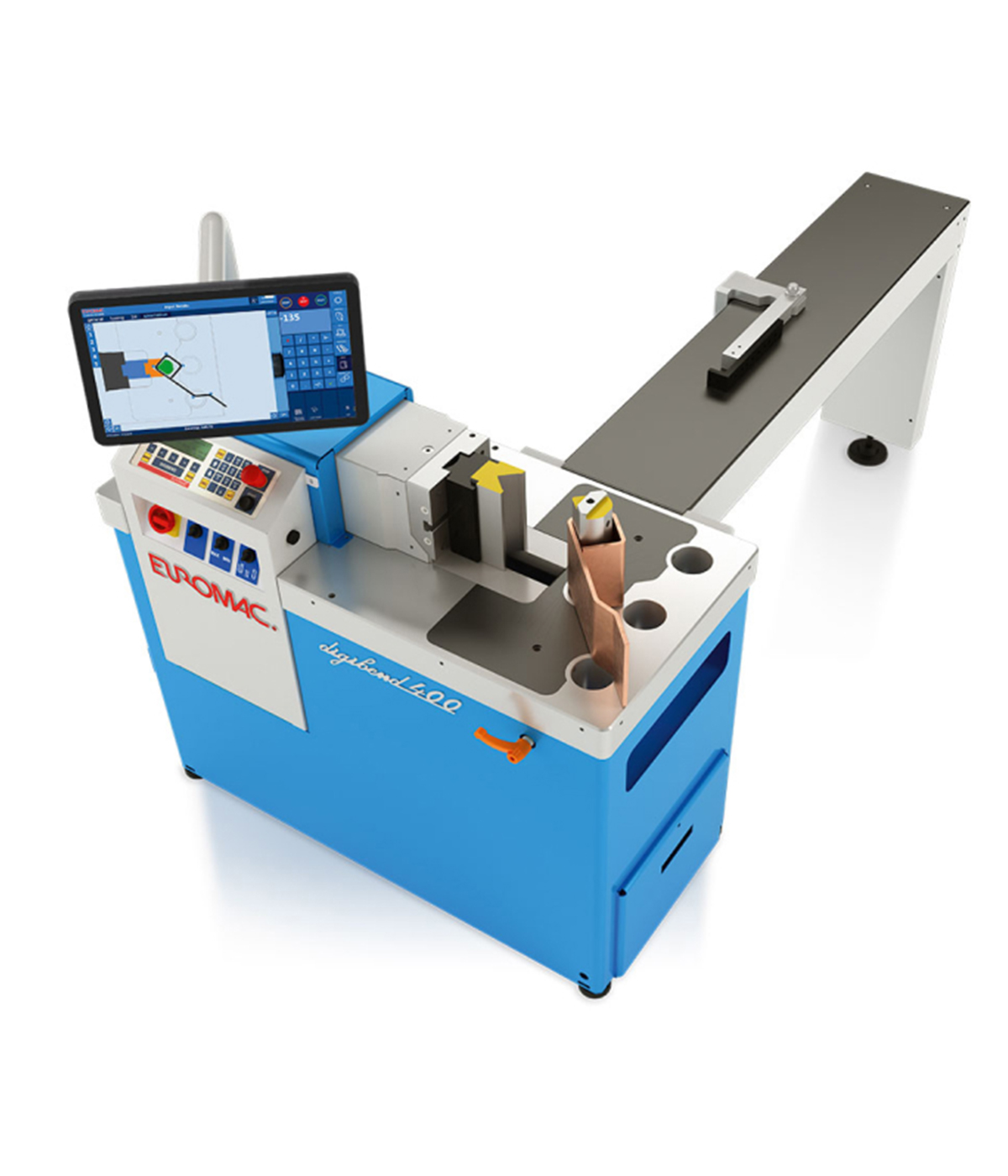

400 CNC
Un niveau de puissance supérieur pour les applications exigeantes tout en conservant la flexibilité de la gamme.

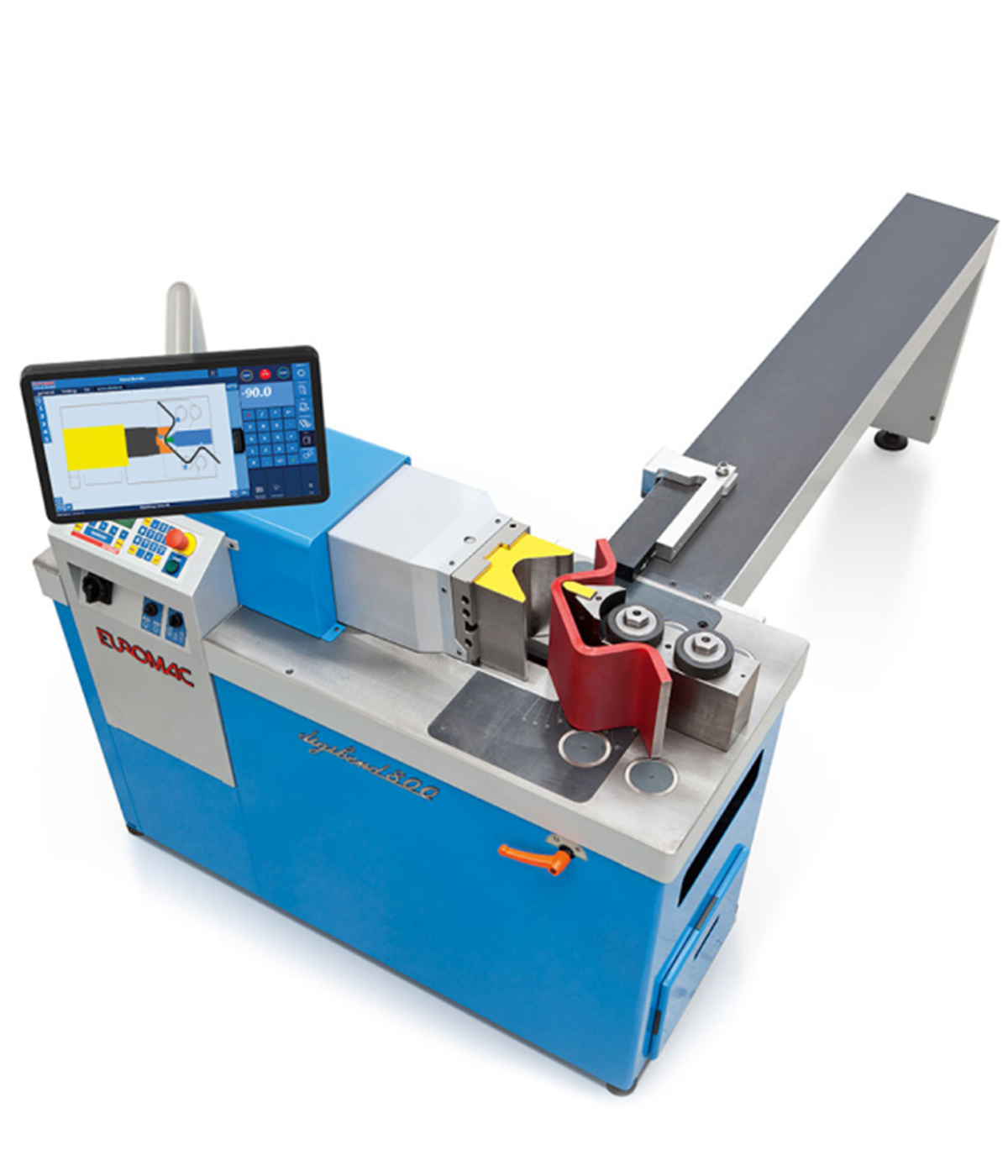

800 CNC
La version la plus puissante de la gamme pour les matériaux et opérations nécessitant des efforts élevés.
Précise, robuste et configurable.

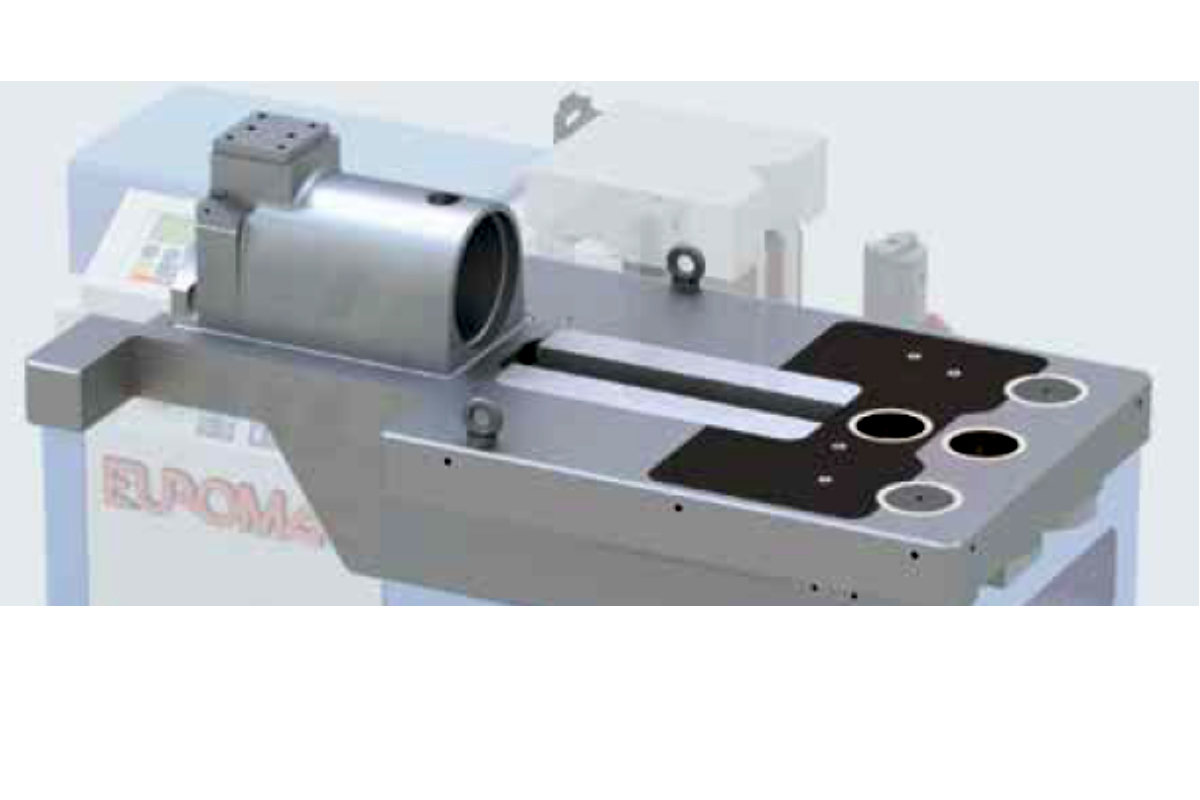

Le cylindre est intégré à la structure et la tête est guidée sur toute sa course afin de préserver la précision. La structure robuste, le système hydraulique et le contrôle sont conçus pour garantir une répétabilité élevée.
Une machine, un grand nombre d’opérations.
La Digibend peut recevoir différentes unités et outillages afin de travailler le fer, le cuivre, l’acier, l’aluminium et certains plastiques.

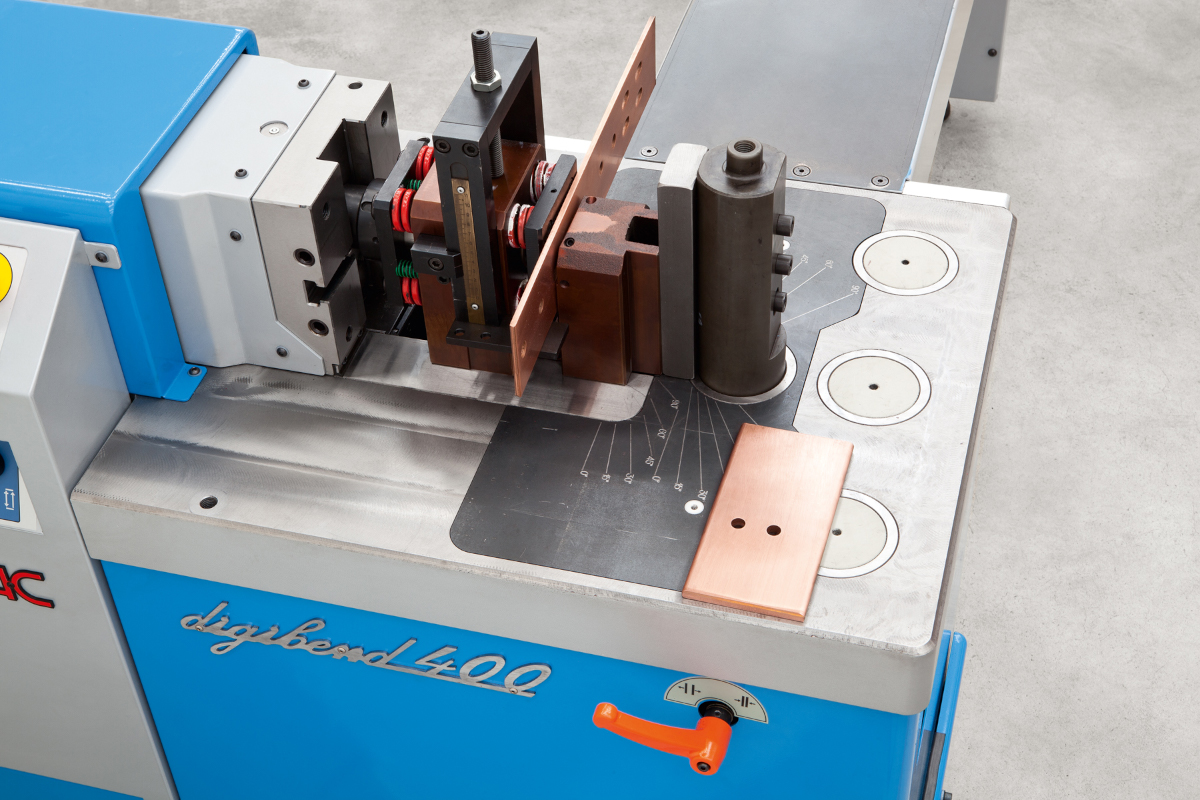

Poinçonnage
Réalisation automatique de séries de trous selon la configuration et l’outillage.

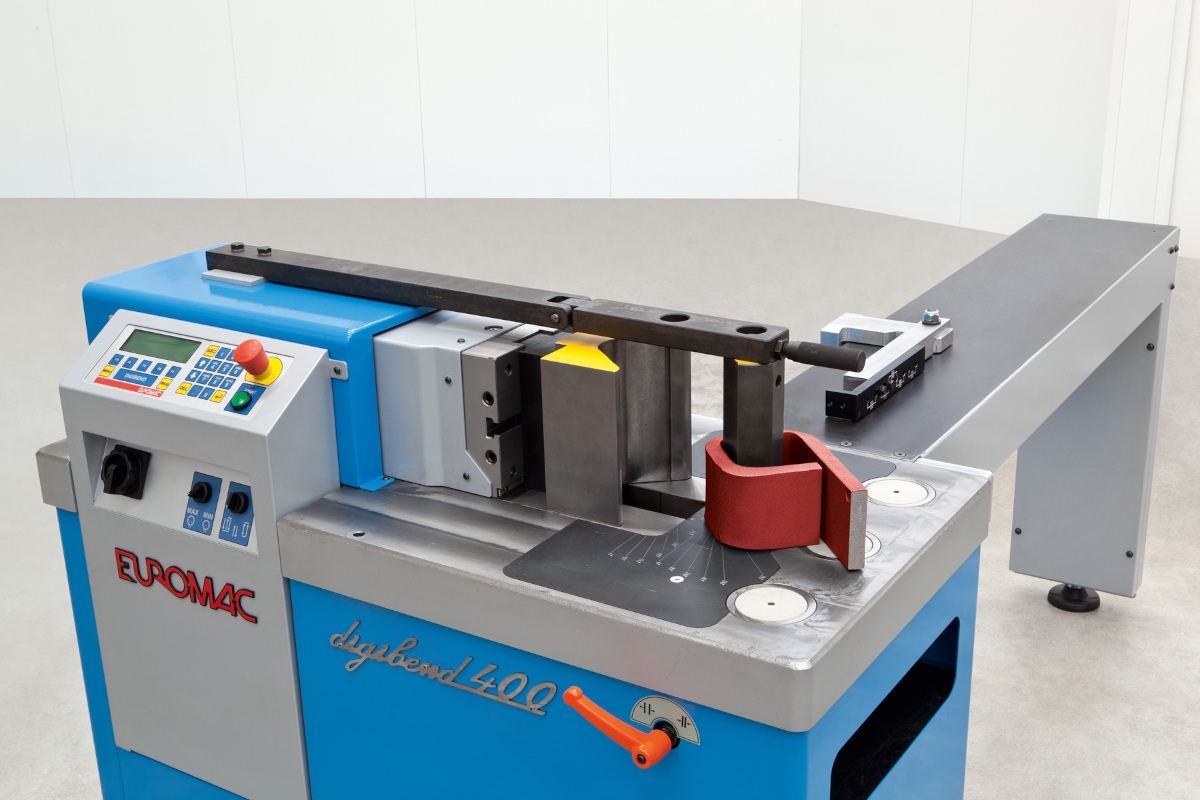

Pliage de forte épaisseurs
Aucune limite d’épaisseur, évite les démontages de machines de grande longueur.

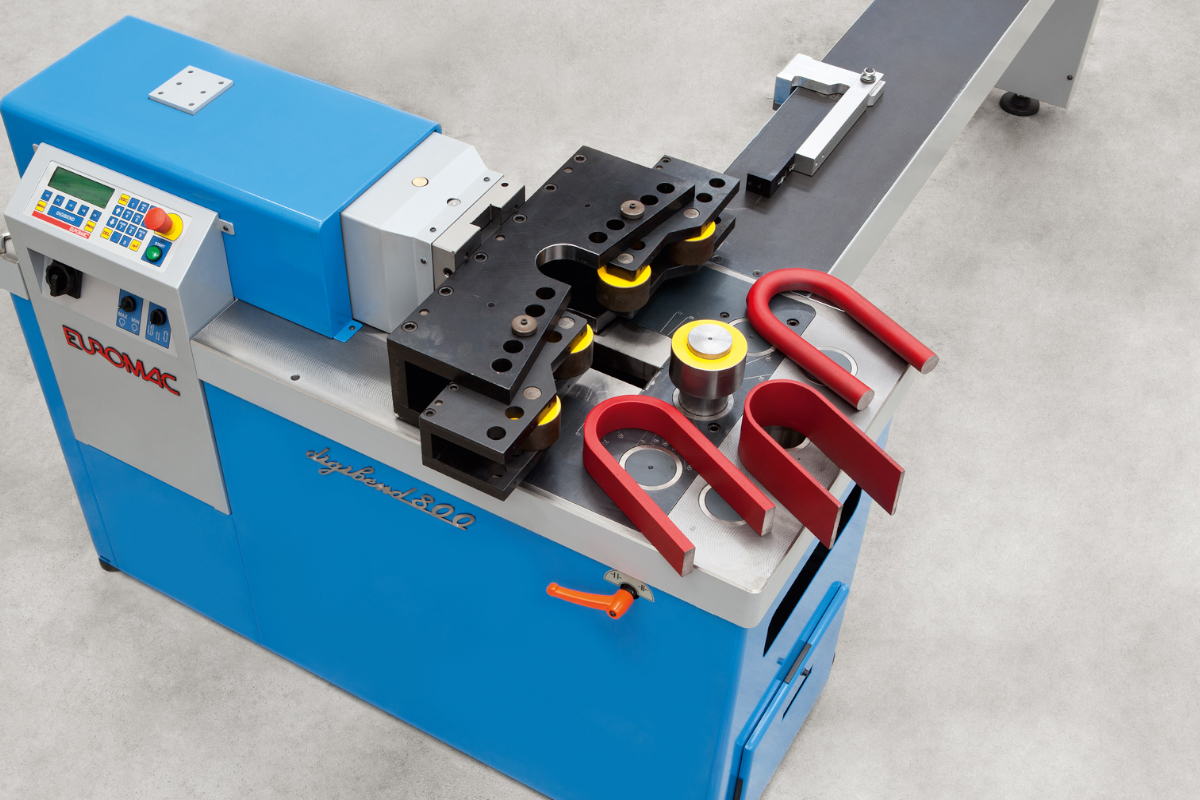

Cintrage
Barres plates, sections rondes ou carrées, tubes et applications à tonnage élevé.
Une large bibliothèque
Porte-inserts, poinçons mobiles, outils à hauteur majorée, brides et solutions spéciales pour les applications particulières.
Digisoft®
Programmation depuis le bureau, calcul automatique des séquences et des angles, import DXF et préparation à l’Industrie 4.0.
Contrôle actif de l’angle
Mesure et correction automatiques pendant le pliage, avec une précision annoncée d’environ 0,1°.
Programmer, visualiser et gérer la production.
Le logiciel Digisoft permet de gérer différents types d’usinage depuis l’écran tactile de la machine ou depuis le bureau, avec échange bidirectionnel des données.
CE QU’IL FAUT SAVOIR
Les presses plieuses horizontales, également connues sous le nom de Digibend, offrent plusieurs avantages dans le processus de pliage de tôles métalliques. Voici quelques-uns des avantages clés :
• **Polyvalence** : Les presses plieuses horizontales sont polyvalentes et peuvent être utilisées pour plier une large gamme de pièces et de formes, qu’il s’agisse de plis simples, de plis en U, de plis en Z, ou même de plis plus complexes. Elles sont adaptées à la production de petites séries ainsi qu’à des pièces plus grandes et variées.
• **Compatibilité** : L’utilisation de lames et matrice en vé de pliage type Amada/Promecam permet le montage de tout type d’outils même spéciaux.
•**Meilleure visibilité** : Grâce à leur conception horizontale, les opérateurs ont une meilleure visibilité sur le processus de pliage. Cela peut aider à détecter plus facilement d’éventuels problèmes ou défauts et permet un réglage plus précis de la pièce.
• **Facilité d’alimentation des pièces** : Les presses plieuses horizontales ont généralement une zone de chargement plus accessible, ce qui facilite l’alimentation des tôles à plier et réduit le temps d’installation.
• **Moins de déformation** : En raison de la force de compression exercée horizontalement, les pièces pliées ont tendance à subir moins de déformation ou d’effet ressort, ce qui peut être un problème avec les presses plieuses verticales.
• **Précision** : Les presses plieuses horizontales offrent généralement une grande précision dans le pliage des pièces, permettant d’obtenir des angles et des dimensions très précis sur les pièces pliées.
• **Réduction des marques sur la tôle** : En pliant la tôle horizontalement, les marques ou les rayures potentielles sont généralement moins visibles sur la face visible de la pièce.
• **Disponibilité** : Dans certain cas il est nécessaire de démonter une ligne complète d’outillage sur la presse plieuse d’atelier de grande longueur; juste pour le pliage de petites pièces d’épaisseur différente. La presse horizontale est vraiment adapté à éviter les temps de montage d’outils.
• **Automatisation facilitée** : Comme pour de nombreuses machines industrielles, les presses plieuses horizontales peuvent être intégrées à des systèmes d’automatisation pour améliorer l’efficacité de la production et réduire la dépendance à l’égard de la main-d’œuvre humaine.
• **Capacité de pliage de grandes pièces** : Les presses plieuses horizontales sont souvent utilisées pour le pliage de grandes tôles ou de pièces de grande taille en raison de leur configuration qui permet de manipuler des pièces plus volumineuses.
Il est important de noter que le choix entre une presse plieuse horizontale et une presse plieuse verticale dépendra des besoins spécifiques de votre processus de production, de la taille des pièces à plier, de la complexité des plis et d’autres facteurs. Chaque type de presse plieuse a ses avantages et ses limites, et il est recommandé de nous consulter pour déterminer quelles options conviendraient le mieux à votre situation.
Comparer les Digibend.
| Caractéristique | 200e | 200 CNC | 400 CNC | 800 CNC |
|---|---|---|---|---|
| Tonnage max. | 200 kN | 200 kN | 400 kN | 800 kN |
| Course max. | 195 mm | 195 mm | 245 mm | 345 mm |
| Vitesse max. | 9,6 mm/s | 9,6 mm/s | 9,6 mm/s | 9,3 mm/s |
| Programmes mémorisables | 255 | 255 | 255 | 255 |
| Digisoft | Non | Oui | Oui | Oui |
| Poids approximatif | 340 kg | 340 kg | 700 kg | 1500 kg |
| Dimensions P × L × H | 580 × 1060 × 1150 mm | 580 × 1060 × 1150 mm | 580 × 1230 × 1150 mm | 750 × 1565 × 1200 mm |
Données issues du catalogue constructeur fourni. Les capacités indiquées dépendent notamment du matériau et des outillages utilisés.
APPLICATIONS
VIDEOS
Pliage à 1 tourillon
Cisaillage
Cintrage de tube poussé
Redressement
Pliage barre de cuivre
Barre de renfort
Généralités
Pliage sur champ
Cintrage de tube rotatif
Poinçonnage
Forte épaisseur
Cintrage barre pleine
Quelle Digibend correspond à vos applications ?
Parlez-nous de vos pièces, matières, opérations et cadences. SOCLAFORM vous accompagne dans le choix de la machine et des outillages adaptés.
