PRESSE PLIEUSE ÉLECTRIQUE • EUROMAC

FX Bend

Précision, productivité et efficacité énergétique pour le pliage moderne.

La gamme FX Bend associe entraînement électrique direct, structure monobloc, butée arrière rapide et commande tactile pour offrir une solution de pliage précise, ergonomique et productive.

Demander un devisVoir les modèles

3 modèles
1023 • 1547 • 3100
Jusqu’à 3060 mm
de longueur de pliage
Jusqu’à 1000 kN
de puissance maximale
LA GAMME FX BEND

Trois formats pour trois niveaux de capacité.

De la compacte FX Bend 1023 à la FX Bend 3100 de 3 mètres, la gamme couvre des besoins très différents tout en conservant la même philosophie : précision, rapidité et simplicité d’utilisation.

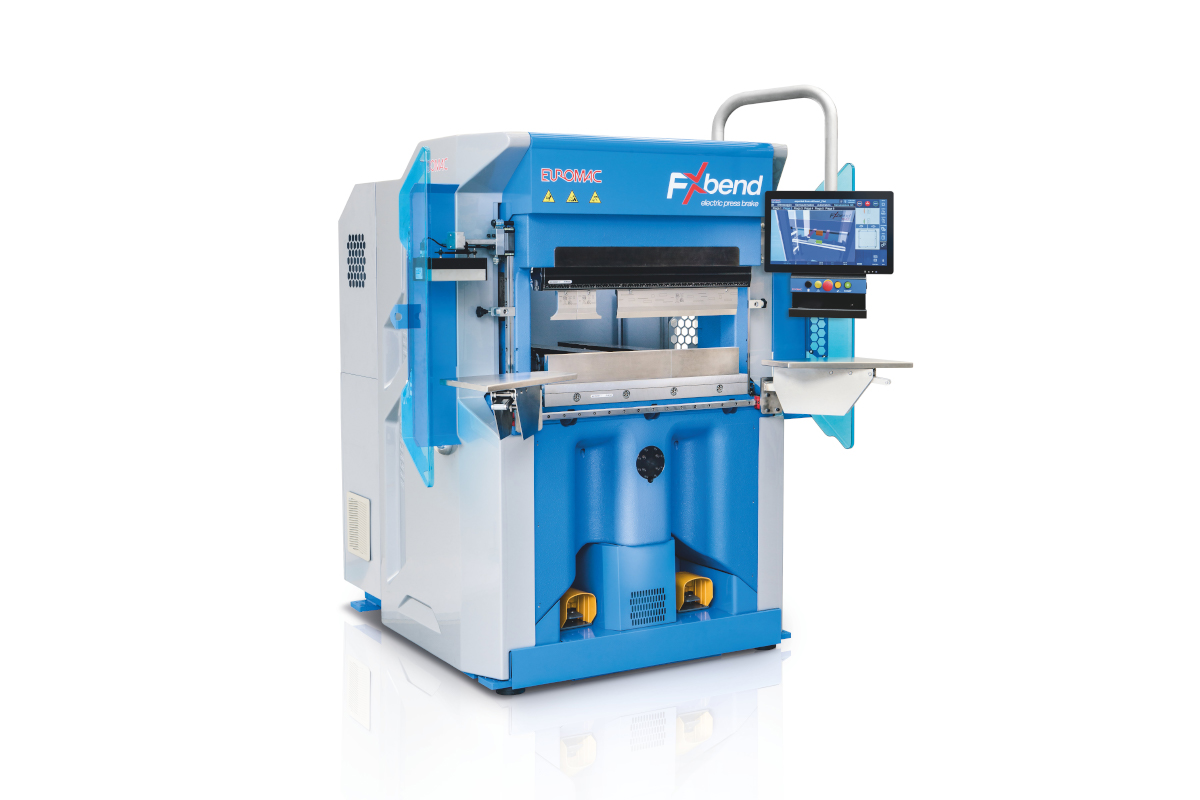

FX BEND

1023

Compacte, précise et ergonomique, conçue pour les travaux de pliage nécessitant une machine facile à intégrer dans l’atelier.

230 kNPuissance
1020 mmLongueur de pliage
1 kW/h seulementÉconomie d’énergie

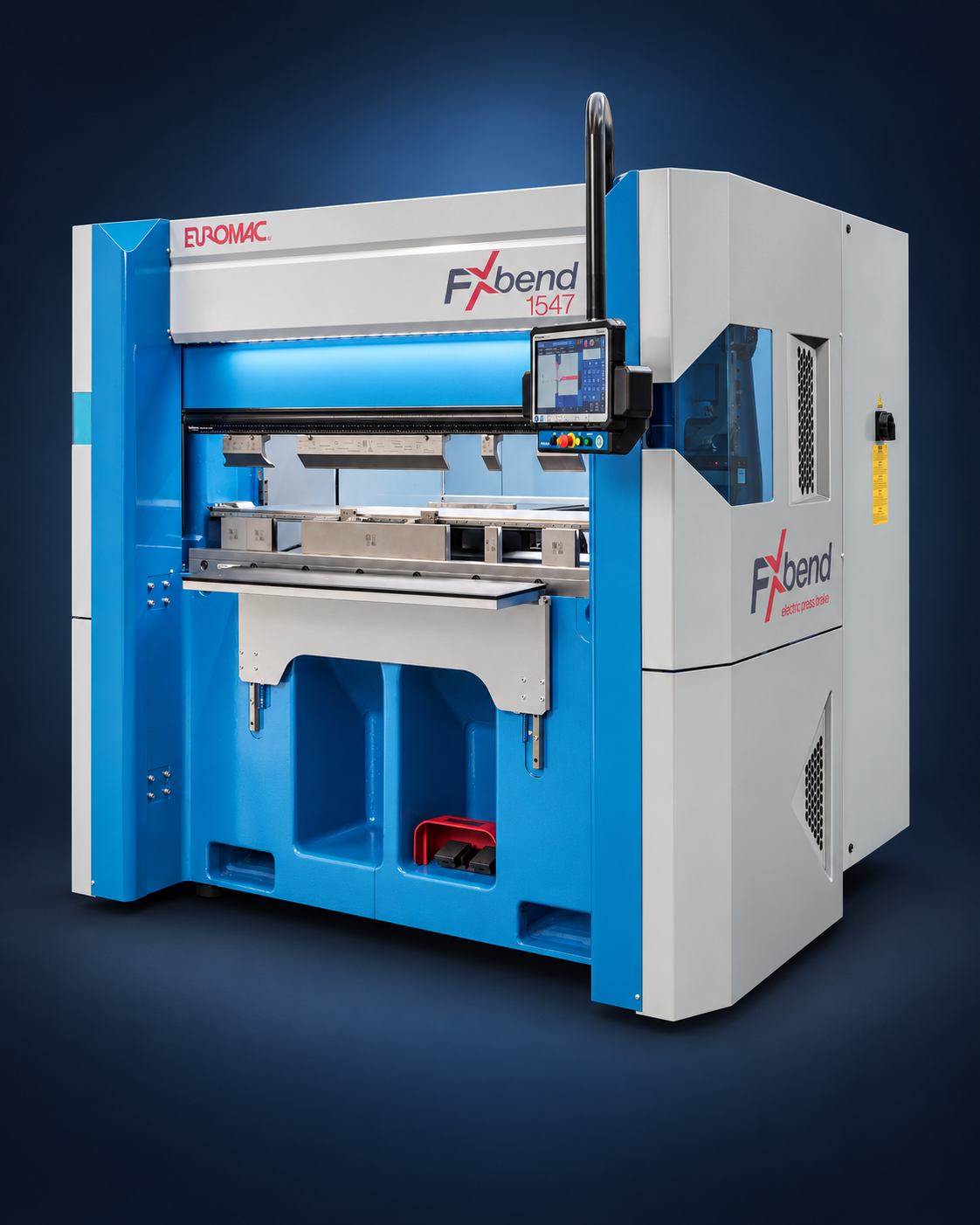

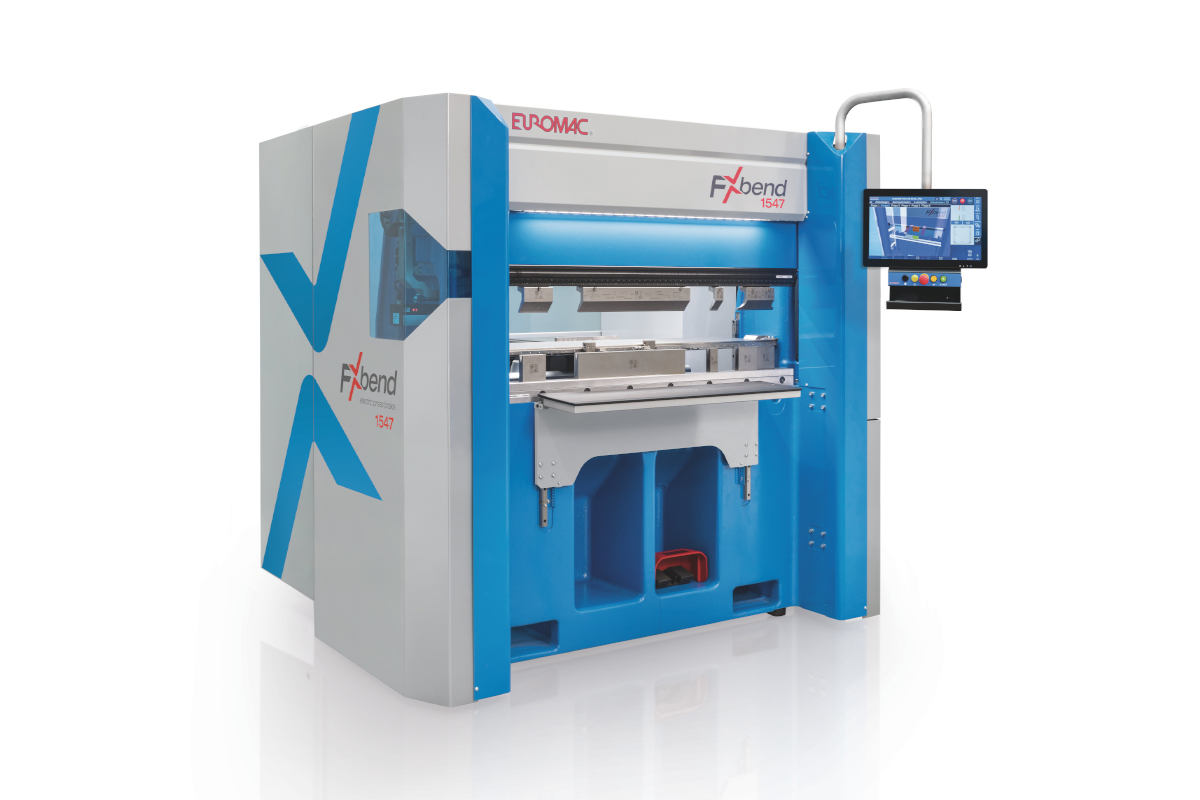

FX BEND

1547

Plus de puissance et une plus grande longueur de pliage tout en conservant les caractéristiques de la gamme FX Bend.

470 kNPuissance
1530 mmLongueur de pliage
2,8 kW/h seulementÉconomie d’énergie

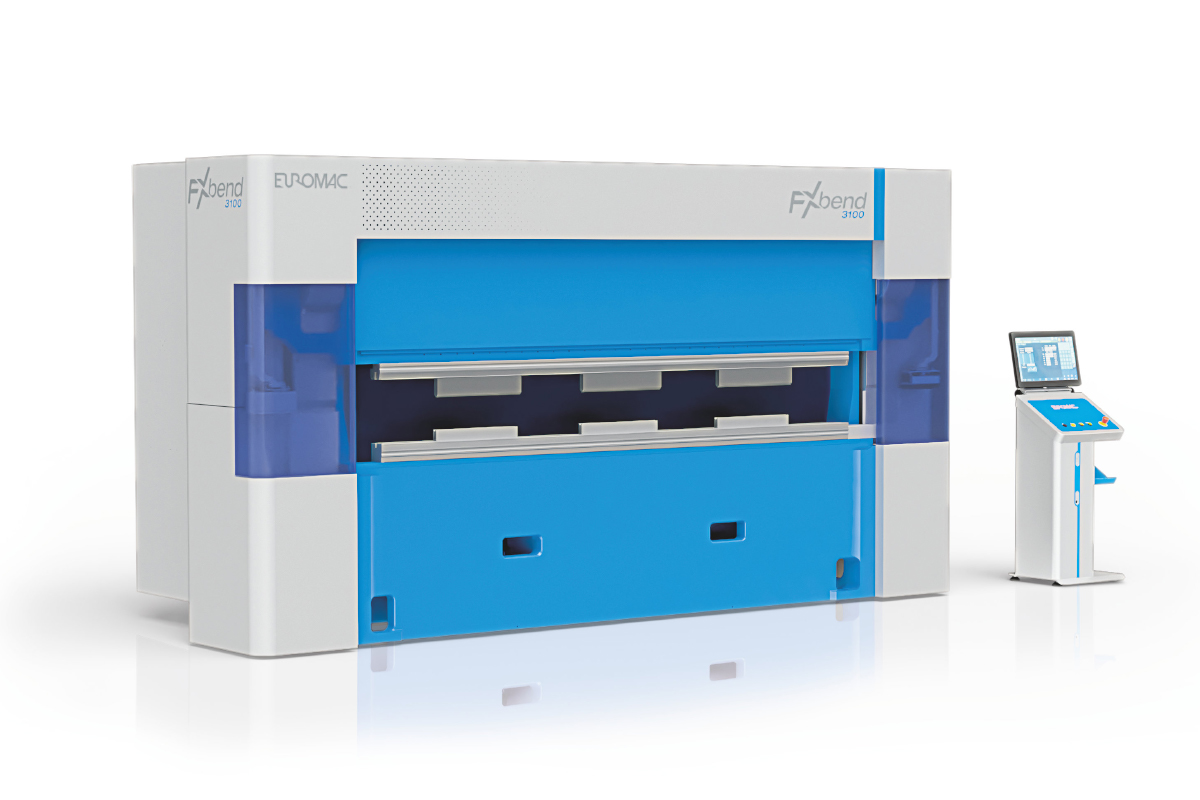

FX BEND

3100

Jusqu’à 100 tonnes de puissance pour les pièces plus longues et les applications de production exigeantes.

1000 kNPuissance
3060 mmLongueur de pliage
4,8 kW/h seulementÉconomie d’énergie

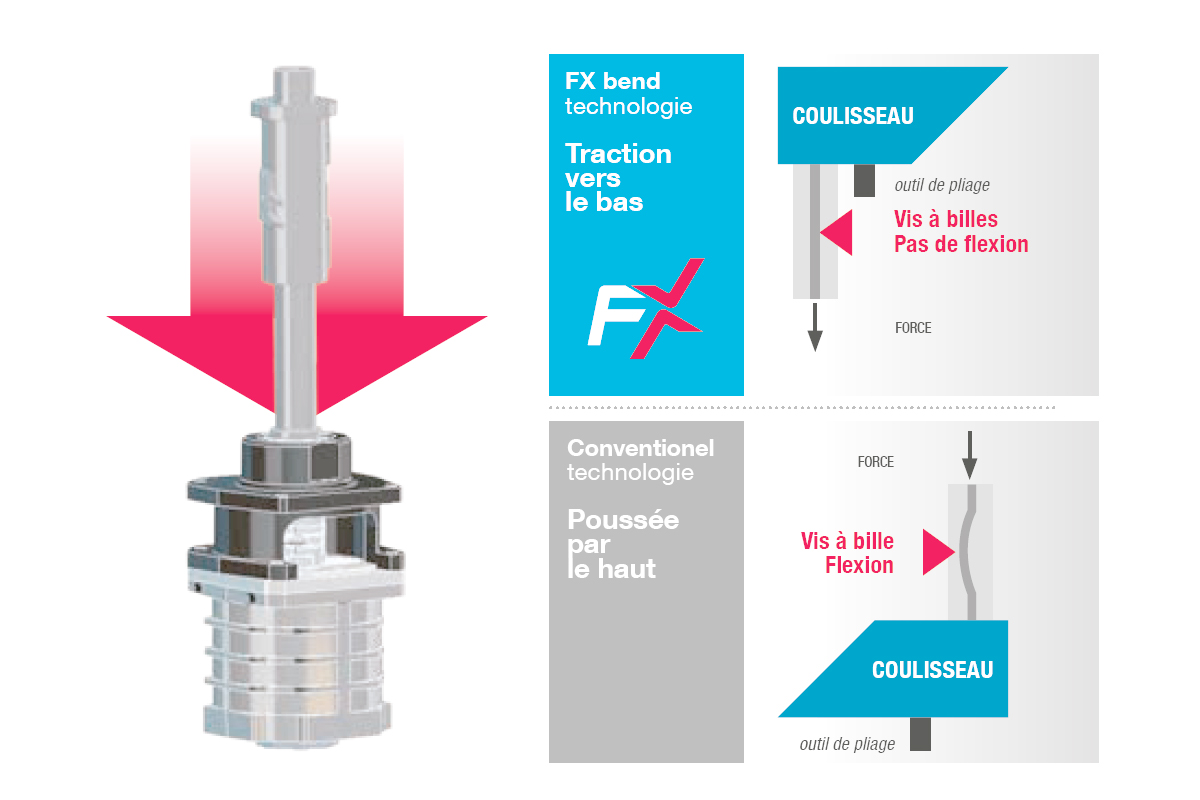

TECHNOLOGIE

Entraînement direct et traction inférieure.

Le système FX Bend est conçu pour obtenir efficacité, accélérations élevées, robustesse et précision. La course atteint rapidement sa vitesse maximale puis décélère à l’approche de la tôle pour conserver une vitesse de pliage sûre.

200 mm/sVitesse annoncée pour l’axe Y sur les FX Bend 1023 et 1547.
Précision sur toute la longueurLa conception vise à limiter la déviation de la vis à billes lors de l’application de la force.


Structure monobloc


Composants monoblocs interconnectés en fonte Meehanite pour rigidité, fiabilité et précision.

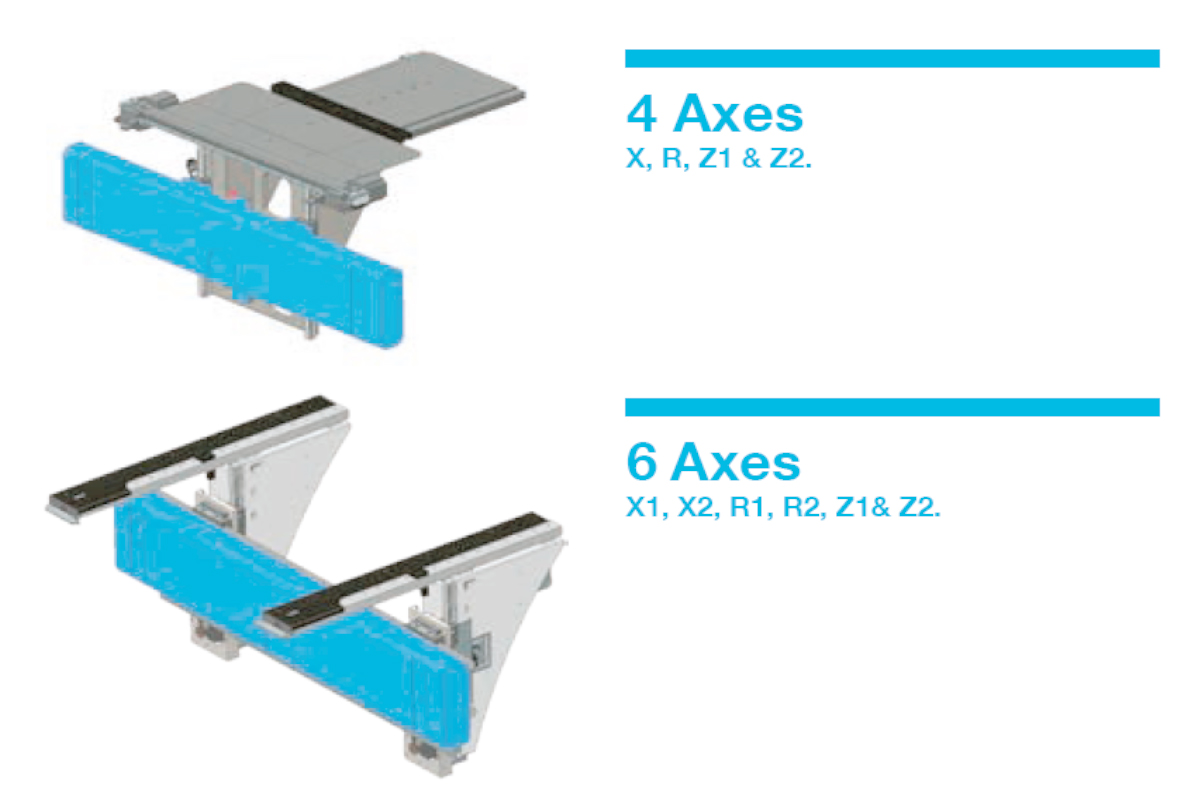

BUTÉE ARRIÈRE

Rapide, automatique et programmable.

Les axes de butée sont automatisés et programmables. Le faible poids des doigts permet d’atteindre des vitesses élevées afin de réduire les temps improductifs.

4 axesX • R • Z1 • Z2
6 axesX1 • X2 • R1 • R2 • Z1 • Z2
Jusqu’à 1100 mm/sVitesse annoncée des axes Z selon configuration.

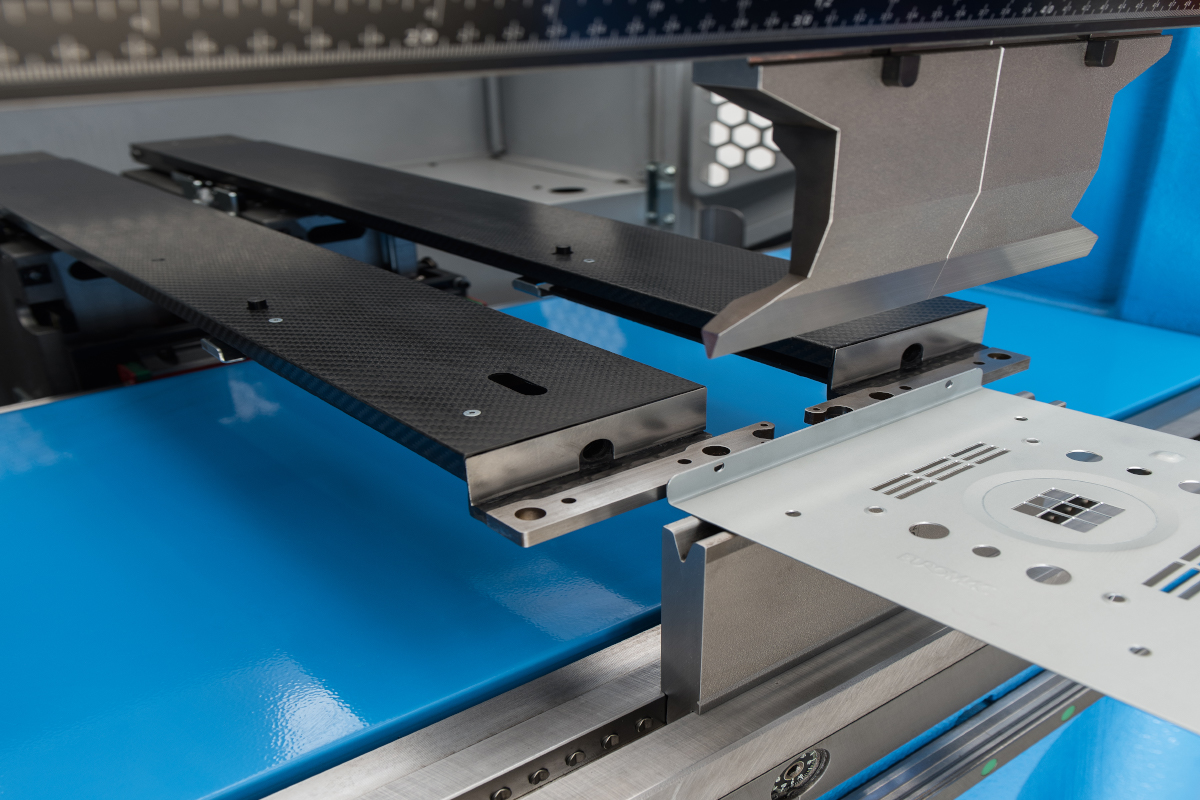

Outillages

PROMECAM & WILA

Systèmes de serrage conçus pour faciliter le montage des outils et réduire les temps de réglage.

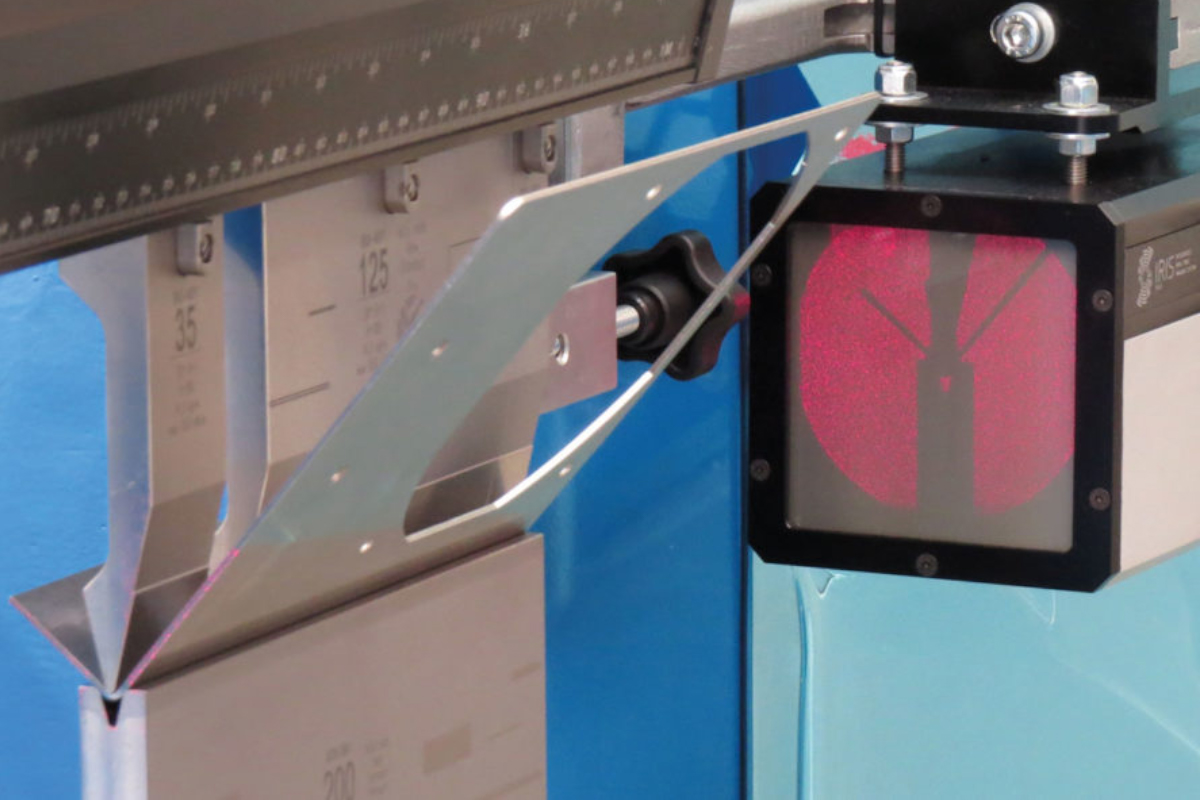

Sécurité

LZS-LG-HS • IRIS • IRIS Plus

Solutions de surveillance destinées à concilier sécurité opérateur et productivité.

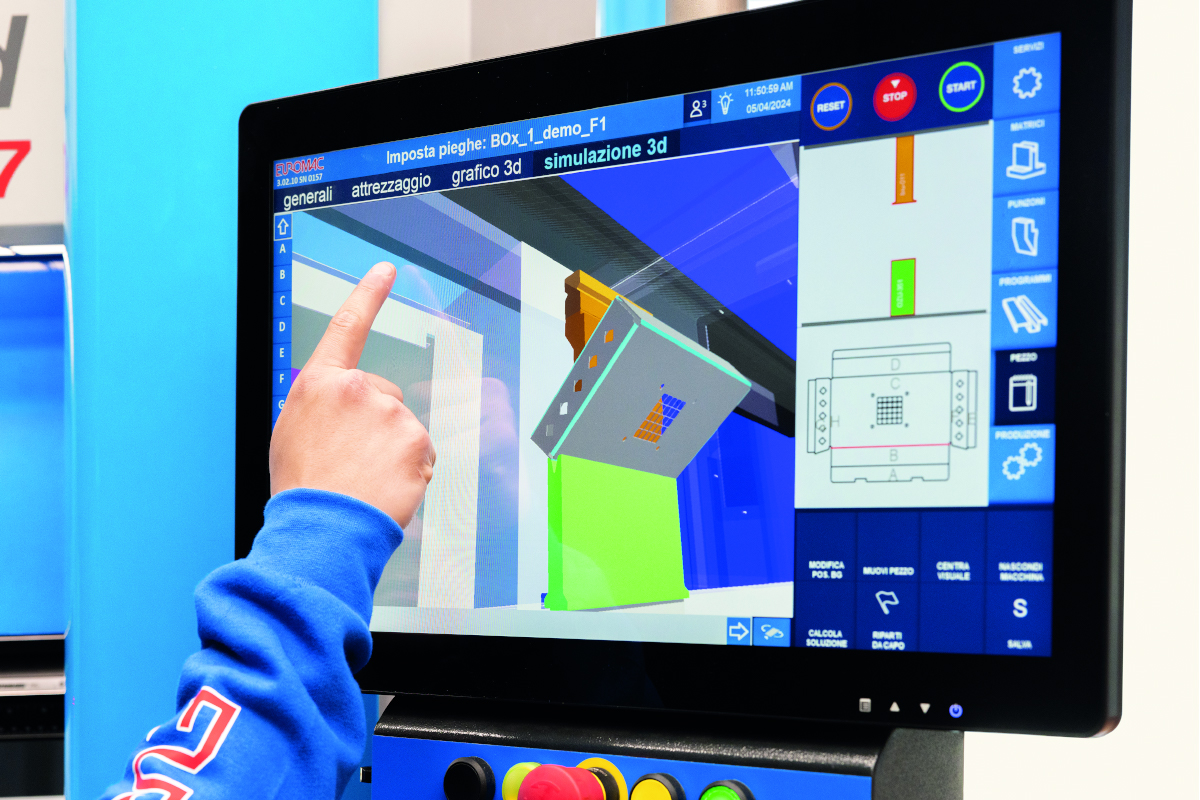

Programmation

FX Touch

Écran tactile avec import DXF, visualisation 2,5D, connexions USB et Wi‑Fi ; visualisation 3D en option.

OPTIONS

Des équipements pour aller plus loin.

Selon la configuration et l’application, la gamme peut recevoir des équipements destinés à améliorer encore la précision, la répétabilité et l’ergonomie.

Contrôle d’angle actifAjustement en temps réel de l’angle pendant le processus de pliage.
CrowningBombage automatique pour compenser les écarts et conserver un angle constant.
AccompagnateursSupport des pièces longues, lourdes ou fines pendant le pliage.
DONNÉES TECHNIQUES

Comparer les modèles FX Bend.

Caractéristique FX Bend 1023 FX Bend 1547 FX Bend 3100
Puissance 230 kN 470 kN 1000 kN
Longueur de pliage 1020 mm 1530 mm 3060 mm
Course axe Y 196 mm 240 mm 300 mm
Vitesse axe Y 200 mm/s 200 mm/s 220 mm/s
Ouverture WILA 315 mm 360 mm 520 mm
Moteur 1 × 5,2 kW 2 × 5,2 kW 2 × 5 kW
Poids 2260 kg 4400 kg 9500 kg

Données issues du catalogue constructeur fourni. Les informations peuvent être modifiées par le fabricant sans préavis.

Présentation

Structure

entrainement

VOTRE PROJET DE PLIAGE

Quelle FX Bend correspond à votre production ?

Parlez-nous de vos pièces, matières, longueurs et cadences. SOCLAFORM vous accompagne dans le choix de la configuration adaptée.

Demander un devis
